1.5.1. Метод эквивалентного сопротивления

Предназначен для расчета цепей с одним источником питания.

Алгоритм:

1. Определяем эквивалентное сопротивление цепи.
2. Определяем общий ток в неразветвленной части схемы  по  закону Ома.
3. Определяем напряжение на разветвленных участках схемы.
4. По закону Ома определяем токи в ветвях.

Пример расчета (рис. 1.6):

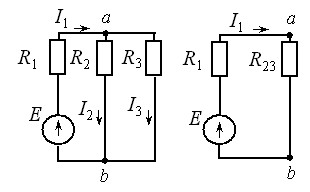

Рис. 1.6. Пояснение к методу эквивалентного сопротивления

; ; ;

; ; .
