1.6.5 Идеализированные цепи переменного тока

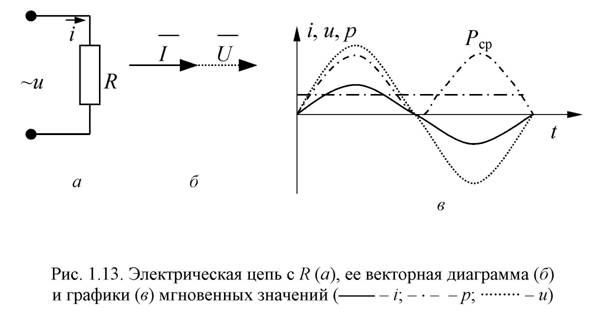

Цепь с активным сопротивлением R показана на рис. 1.13.

Пусть , тогда
.
В цепи с R ток и напряжение совпадают по фазе.
Закон Ома для цепи с R .
Пусть р = iu – мгновенная мощность, тогда
означает, что электрическая энергия все время потребляется приемником.

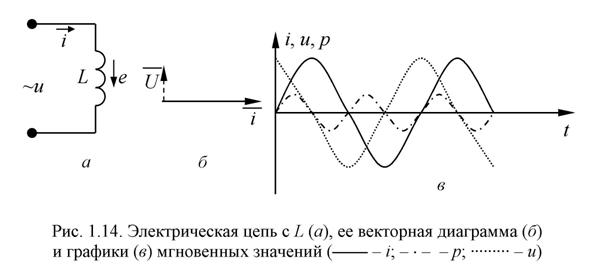

Цепь с индуктивностью Lпоказана на рис. 1.14.


ЭДС самоиндукции
.
Пусть  , тогда
e = – u;
.
В цепи с L ток отстает по фазе от напряжения на .

Подпись:    Рис. 1.15.  К понятию XL















Закон Ома для цепи с L , где – индуктивное сопротивление.

,

т.е. цепь с индуктивностью активной мощности не потребляет.
В цепи с индуктивностью в первую четверть периода электрическая энергия потребляется и запасается в виде энергии магнитного поля,  во вторую четверть периода энергия отдается обратно в цепь и т.д., при этом .
Цепь с емкостью С представлена на рис. 1.16.
Пусть ; . В цепи с емкостью напряжение отстает от тока по фазе на  .
.
Подпись:  Рис. 1.16. К понятию XC

















Закон Ома для цепи с C , где – ёмкостное сопротивление.

.
Происходит колебательный  обмен энергии между источником и приемником. При этом Р ср = 0.
